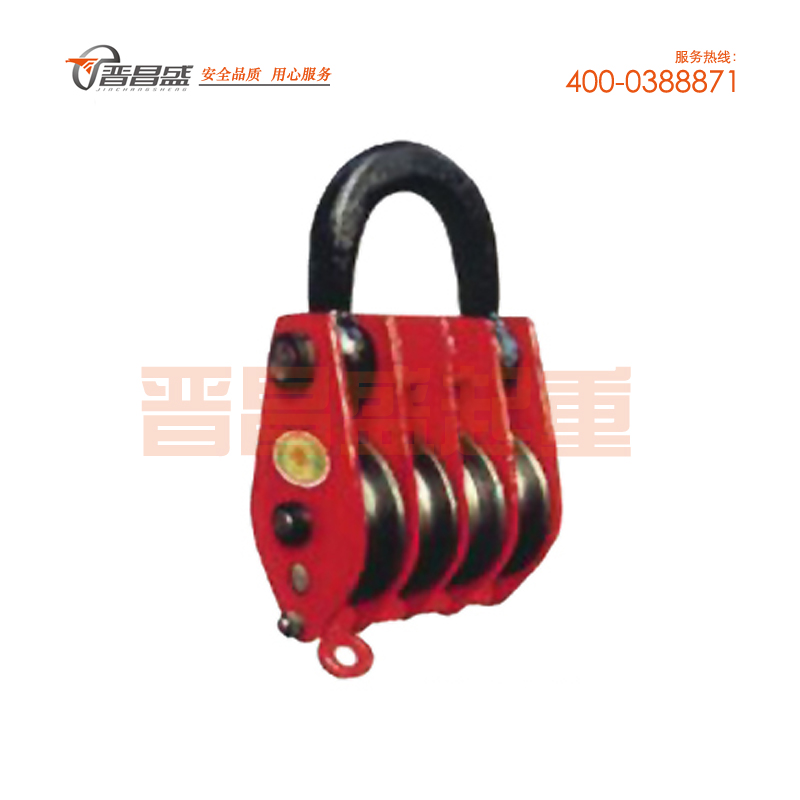

四輪吊環式滑輪產品的起重噸位主要有8噸、10噸、16噸、20噸、32噸、50噸，大噸位的可以定做。
產品技術參數：| 型號 |
額定 起重量 t |
實驗 載荷 Kn |
外形尺寸 | 鋼絲直徑 | 鉤口和環腔尺寸 |
重量 kg |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | H1 | B | Lmax | $q | 適用 | 最大 | D | 0 | R1 | R | ||||
| Mm | Mm | |||||||||||||
| HQD4-8 | 8 | 128 | 470 | - | 152 | 208 | 20 | 11 | 14 | - | - | - | 46 | 29 |
| HQD4-10 | 10 | 160 | 540 | - | 176 | 240 | 24 | 12.5 | 15.5 | - | - | - | 52 | 40.95 |
| HQD4-16 | 16 | 224 | 670 | - | 212 | 292 | 28 | 15.5 | 24.5 | - | - | - | 52 | 40.95 |
| HQD4-20 | 20 | 280 | 735 | - | 236 | 304 | 32 | 17 | 20 | - | - | - | 65 | 93.59 |
| HQD4-32 | 32 | 448 | 940 | - | 316 | 384 | 42 | 23 | 24.5 | - | - | - | 76 | 196 |
| HQD4-50 | 50 | 700 | 1155 | - | 406 | 445 | 50 | 28 | 31 | - | - | - | 95 | 347.9 |
