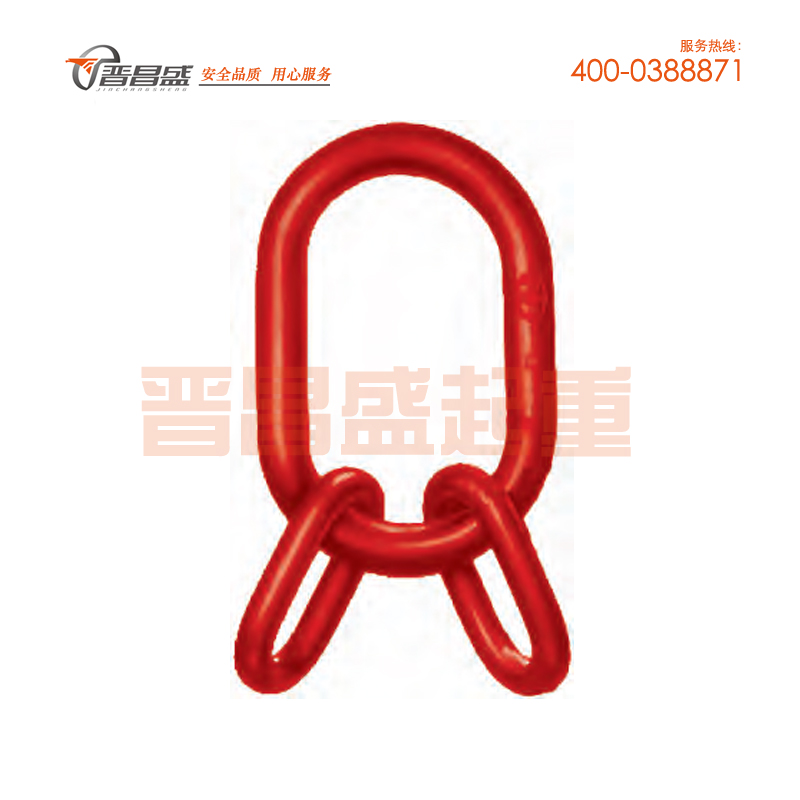

德國JDT80級字母環

品牌名稱：德國JDT

吊具主環在與起吊物緊密接觸,以便能夠達到期望的提升力。主環與緊固接觸面應大于吊環的直徑，并且螺栓應與接觸面成正確的角度。吊環被安轉在重物上，應便于：安裝應易于連接；不能出現在妨害操作員或運輸?shù)牡胤剑坏醐h(huán)提升時沒有變形；避免不允許的裝載。

德國JDT EN 818-4雙肢吊具主環 技術參數：

代號	額定載荷0-45°(t)	45°-60°(t)	￠d/￠d1	t/t1	b/b1	重量
代號	額定載荷0-45°(t)	45°-60°(t)	(mm)			重量
TAS2-6-8t	1,6	1,12	18/13	180/54	100/25	1,68
TAS2-8-8t	2,8	2	20/16	180/170	100/34	2,04
TAS2-10-8t	4,25	3,15	22	180	100	1,62

德國25噸JDT起重鉤的雙肢吊具主環技術參數：

代號	額定載荷0-45°(t)	45°-60°(t)	￠d /￠d1	t/t1	b/b1	重量
代號	額定載荷0-45°(t)	45°-60°(t)	(mm)			重量
TAS2-6-25t	1,6	1,12	22/13	340/54	180/25	3,4
TAS2-8-25t	2,8	2	24/16	340/70	180/34	4,4
TAS2-10-25t	4,25	3,15	29/18	340/85	180/40	6,2
TAS2-13-25t	7,5	5,3	32/20	340/85	180/40	7,4
TAS2-16-25t	11,2	8	38/22	340/115	180/50	11,3
TAS2-18-25t	14,	10	40/26	340/140	180/65	13,4
TAS2-20-25t	17	12,5	42/26	340/140	180/65

德國50噸JDT起重鉤的特殊雙肢吊具主環技術參數：

代號	額定載荷0-45°(t)	45°-60°(t)	￠d /￠d1	t/t1	b/b1	重量
代號	額定載荷0-45°(t)	45°-60°(t)	(mm)			重量
TAS2-6-50t	1,6	1,12	24/13	430/54	220/25	4,66
TAS2-8-50t	2,8	2	26/18	430/85	220/40	6,3
TAS2-10-50t	4,25	3,15	30/18	430/85	220/40	8
TAS2-13-50t	7,5	5,3	34/20	430/85	220/40	10,2
TAS2-16-50t	11,2	8	40/26	430/140	220/65	15,6
TAS2-18-50t	14	10	42/26	430/140	220/65	17,2
TAS2-20-50t	17	12,5	45/26	430/140	220/65	19,9
TAS2-22-50t	21,2	15	48/32	430/150	220/70	24
TAS2-26/28-50t	33,5	25	54/40	430/170	220/80	33,6
TAS2-32-50t	45	31.5	62	430	220	28,9

德國8噸JDT三或四肢吊具主環 EN 818-4技術參數：

代號	額定載荷0-45°(t)	45°-60°(t)	￠d/￠d1	t/t1	b-b1	重量
代號	額定載荷0-45°(t)	45°-60°(t)	(mm)			重量
TAS3/4-6-8t	2,36	1,7	20/13	180/54	100/25	1,87
TAS3/4-8-8t	4,25	3	22/16	180/70	100/34	2,52

德國JDT三肢或四肢吊具主環EN 818-4技術參數：

代號	額定載荷0-45°(t)	45°-60°(t)	￠d/￠d1	t/t1	b/b1	重量
代號	額定載荷0-45°(t)	45°-60°(t)	(mm)			重量
TAN 3/4 6	2,36	1,7	18/13	135/54	75/25	1,34
TAN 3/4 8	4,25	3	22/16	160/70	90/34	2,37
TAN 3/4 10	6,7	4,75	26/18	180/85	100/40	3,64
TAN 3/4 13	11,2	8	32/22	200/115	110/50	6,24
TAN 3/4 16	17	11,8	36/26	260/140	140/65	10
TAN 3/4 18	21,2	15	45/32	340/150	180/70	19
TAN 3/4 20	26,5	19	50/32	350/150	190/70	23,3
TAN 3/4 22	31,5	22,4	50/36	350/170	190/75	25,84
TAN 3/4 26	45	31,5	56/40	400/170	200/80	35,2
TAN 3/4 28	50	37,5	63/45	430/180	220/90	47
TAN 3/4 32	67	47,5	71/50	460/200	250/100	67,6
TAN 3/4 36	85	60	80/63	500/250	270/125	93,8
TAN 3/4 40	106	75	90/63	560/250	300/125	126,3
TAN 3/4 45	132	95	100/70	610/280	330/140	173,2
系數	2,1	1,5

德國25噸JDT起重鉤的三或四肢吊具主環 EN 818-4技術參數：

代號	額定載荷0-45°(t)	45°-60°(t)	￠d /￠d1	t/t1	b/b1	重量
代號	額定載荷0-45°(t)	45°-60°(t)	(mm)			重量
TAS3/4-6-25t	2,36	1,7	24/13	340/54	180/25	3,4
TAS3/4-8-25t	4,25	3	29/18	340/85	180/40	6,2
TAS3/4-10-25t	6,7	4,75	32/18	340/85	180/40	7,4
TAS3/4-13-25t	11,2	8	38/22	340/115	180/50	11,3
TAS3/4-16-25t	17	11,8	42/26	340/140	180/65	13,6

德國50噸JDT起重鉤的特殊三或四肢吊具主環技術參數：

代號	額定載荷0-45°(t)	45°-60°(t)	￠d /￠d1	t/t1	b/b1	重量
代號	額定載荷0-45°(t)	45°-60°(t)	(mm)			重量
TAS3/4-6-50t	2,36	1,7	26/13	430/54	220/25	5,42
TAS3/4-8-50t	4,25	3	30/18	430/85	220/40	7,75
TAS3/4-10-50t	6,7	4,75	34/22	430/115	220/50	11
TAS3/4-13-50t	11,2	8	40/26	430/140	220/65	15,8
TAS3/4-16-50t	17	11,8	42/26	430/140	220/65	17,1
TAS3/4-18-50t	21,2	15	48/32	430/150	220/70	23,8
TAS3/4-20/22-50t	31,5	22,4	54/36	430/170	220/75	31,1
TAS3/4-26-50t	45	31,5	60/40	430/170	220/80	39,9

德國JDT三肢或四肢吊具5倍安全系數的主環 EN 13414-1技術參數：

代號	額定載荷0-45°(t)	45°-60°	￠d/￠d1	t/t1	b/b1	重量
代號	額定載荷0-45°(t)	(t)	(mm)			重量
TAN 3/4 16/16	1,8	1,25	16/16	110/10	60/60	1,59
TAN 3/4 18/16	2,65	1,9	18/16	135/110	75/60	1,85
TAN 3/4 22/18	4,5	3,35	22/18	160/135	90/75	3,15
TAN 3/4 26/22	7,5	5	26/22	180/160	100/90	5,3
TAN 3/4 32/26	9	6,3	32/26	200/180	110/100	8,5
TAN 3/4 36/32	15,5	11	36/32	260/200	140/110	13,92
TAN 3/4 36/36	16,5	11,5	36/36	260/260	140/140	17,7
TAN 3/4 40/40	19,5	13,5	40/40	300/300	160/160	27
TAN 3/4 45/40	21	15	45/40	340/300	180/160	30,7
TAN 3/4 45/45	23,6	17	45/45	340/340	180/180	38,4
TAN 3/4 50/45	28	20	50/45	350/340	190/180	42,2
TAN 3/4 56/56	35,5	25	56/56	400/400	200/200	69,9
