齒輪箱
采用延性鑄鐵FCD-45鑄造，延展性強，不易斷裂，再經CNC電腦復合機加工，精度高，阻力小。
專用馬達
采用E級絕緣，卷揚機專用正級馬達，起動轉矩大，慣性小，可長時間頻繁使用。
高級軸承
齒輪箱內選用世界名牌高級全新軸承，軸承壽命長，阻力小，傳動聲音低。
傳動齒
采用特殊高級鋼材經熱處理，結構堅實，內部套裝無給油軸承，耐磨耐用壽命特長。
星齒
齒輪經熱處理及高精度加工，具有獨特之耐磨性，各齒輪均有軸承支持，緊固確實，效率高，強度為一般齒輪數倍。
機體固定架
高級鋼板經沖壓一體成形之多用途固定架，可裝于吊架、升降機、鋼梁上使用。
| 型號 | KDJ-2200E1 | KDJ-3200E1 | KDJ-3500E1 | KDJ-5000E1 | KDJ-10000E1 |
|---|---|---|---|---|---|
| 負荷量 | 2200 | 3200 | 3500 | 5000 | 10000 |
| 速度(m/min) | 7-12.5 | 8.0-12 | 7-11 | ||
| 電機(V) | 6×4 | 7.5×4 | 9×4 | 15×4 | 22×6 |
| 電壓(V) | 三項 220/380/415/440/480 | ||||
| 頻率(Hz) | 50/60 | ||||
| 提升高度 | 97 | 140 | 192 | 235 | |
| 鋼絲繩(mm×m) | ф16×100 | ф18×100 | ф18×143 | ф22.4×200 | ф32×250 |
| 凈重 | 450 | 500 | 550 | 1500 | 3000 |
| 工作制 | S3-25% 20min | ||||
| 環保百分比 | 25%ED(150times/h maximum starting frequency) | ||||

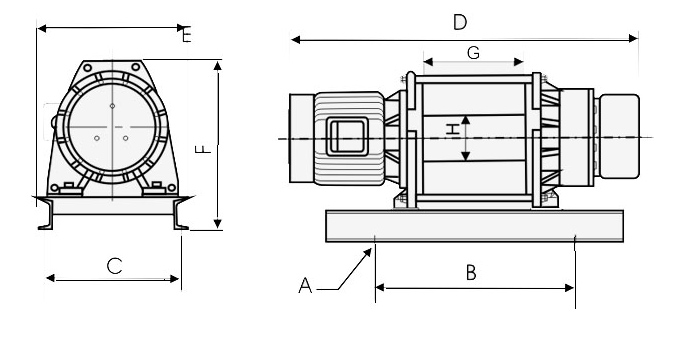

| 符號 | KDJ-2200E1 | KDJ-3500E1 | KDJ-5000E1 | KDJ-10000E1 |
|---|---|---|---|---|
| A | 4-ф22 | 6-ф24 | ||
| B | 600 | 847 | 920 | 1600 |
| C | 499 | 680 | 1100 | |
| D | 1160 | 1431 | 1860 | 2350 |
| E | 565 | 740 | 1200 | |
| F | 658 | 860 | 905 | 1255 |
| G | 312 | 416 | 660 | 832 |
| H | ф178 | ф310 | ф450 | |
